Monokristal: struktura, metode rasta i industrijske primjene

Pitajte metalurga zašto je lopatica mlazne turbine izlivena kao monokristal, a odgovor se svodi na jednu činjenicu: granice zrna su mjesta gdje materijali prvo pokvare. Na temperaturama iznad 1000 °C, te neusklađenosti atomskih razmjera postaju mjesta nukleacije za šupljine i pukotine zbog puzanja. Potpuno uklonite granice zrna i ista legura na bazi nikla može raditi na otprilike 100 °C toplijoj od svog konvencionalno lijevanog ekvivalenta.

Isto razmišljanje pokreće industriju poluvodiča. Silicijska pločica od 300 mm mora se izrezati iz monokristalnog ingota jer bi svaka granica zrna ispod tranzistora raspršila nosače naboja i stvorila električne nedostatke. Monokristali nisu laboratorijska zanimljivost; oni su strukturni temelj moderne elektronike, zrakoplovne propulzije i precizne optike. Ovaj članak objašnjava što je zapravo pojedinačni kristal, kako funkcioniraju konvencionalne metode rasta, gdje pojedinačni kristali donose najveću vrijednost i što treba provjeriti prije nego što ih odredite ili kupite.

Što je monokristal?

Monokristal je krutina u kojoj je kristalna rešetka kontinuirana i neprekinuta kroz cijeli volumen. Periodički raspored atoma ponavlja se u tri dimenzije bez prekida, zbog čega se pojedinačni kristal ponekad opisuje kao jedno divovsko zrno. Nema granica zrna, nema pogrešno orijentiranih područja i nema strukturnih diskontinuiteta na razini rešetke.

Ta definicija odvaja monokristale od dvije druge strukture čvrstog stanja koje inženjeri obično biraju između:

Praktična posljedica ove uniformnosti je predvidljivost. U jednom kristalu, modul elastičnosti, električna vodljivost i toplinska ekspanzija mogu se izraziti kao funkcija kristalografske orijentacije. U polikristalnom dijelu, ta svojstva su prosječna za milijune nasumično orijentiranih zrnaca, tako da vršna izvedba usmjerenja nestaje.

Zašto uklanjanje granica zrna poboljšava izvedbu

Prvi zaključak: granice zrna su najslabija karika u mikrostrukturi materijala, a njihovo uklanjanje poboljšava čvrstoću na visokim temperaturama, električno ponašanje i optičku prozirnost. Granice zrna su područja visoke energije s nepravilnim pakiranjem atoma. Nečistoće se tamo izdvajaju, dislokacije se tamo gomilaju, a pukotine se šire duž njih. Tri industrije ilustriraju praktični učinak.

Monokristalne lopatice turbine

U vrućem dijelu plinske turbine, lopatice i lopatice izrađene su od superlegura na bazi nikla. Razvojni put se pomaknuo od lijevanja po jednakoj osi do usmjereno skrućenih stupova i konačno do monokristala. Poboljšanje je mjerljivo:

Taj dobitak od približno 100 °C u temperaturnoj sposobnosti izravno se pretvara u veću učinkovitost turbine i manje sagorijevanje goriva, zbog čega gotovo svaki moderni zrakoplovni motor koristi lopatice od jednog kristala u svojim prvim stupnjevima turbine.

Poluvodičke pločice

U proizvodnji čipova, silicijska pločica se izrezuje iz monokristalnog ingota uzgojenog metodom Czochralskog. Bilo koja granica zrna u aktivnom području djelovala bi kao središte rekombinacije, uzrokujući struju curenja i smanjujući prinos.

Optička prozirnost

U optici, monokristalni safir proziran je od ultraljubičastog do srednjeg infracrvenog zračenja i mehanički je dovoljno jak za prozore i kupole. Polikristalni oblik je u najboljem slučaju proziran, jer granice zrna raspršuju svjetlost.

Kako se uzgajaju monokristali

Sve metode rasta dijele jedno načelo: kontroliraju skrućivanje tako da jedna jezgra, ili klica kristala, dominira procesom i da se ne formiraju nova zrnca ispred fronte skrućivanja. Tri metode pokrivaju većinu industrijske proizvodnje.

Početni materijal određuje gornju granicu kvalitete kristala. U Czochralski uzgoju silicija, sirovina je polikristalni silicij rafiniran do 99,9999999% čistoće. U Bridgmanovom lijevanju oštrica od superlegure, glavna talina sadrži pažljivo pročišćeni nikal, kobalt, niobij i druge elemente; svaki trag nečistoće u naboju završava odvojen na granicama ili zarobljen u rastućem kristalu. Za istraživače i manje proizvođače koji rade s titanom, dobro karakteriziran početni materijal s kontroliranom kristalnom morfologijom skraćuje razvoj procesa. CRNMC isporučuje kristale titana s dokumentiranom čistoćom, tako da se kupci ne moraju oslanjati na varijacije od lota do lota tipične za široku prodaju titanijske spužve.

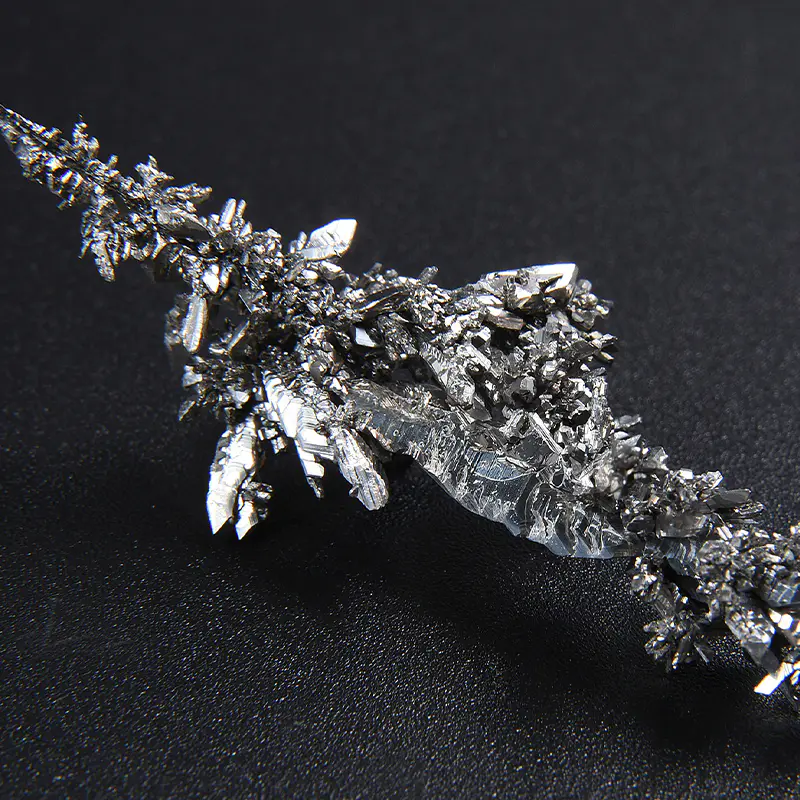

Monokristalni titan visoke čistoće za istraživanje i napredno taloženje Ovaj kristal titana nudi 99,98–99,99% čistoće s kontroliranom kristalnom morfologijom, što ga čini pouzdanim početnim materijalom za mete za prskanje poluvodiča i specijalizirane istraživačke primjene. Pogledajte proizvod →

Industrijska primjena monokristala

Monokristali se koriste gdje god je potrebna dosljednost svojstava, usmjerena izvedba ili ekstremna čistoća. Dolje je prikazana približna distribucija industrijske potražnje; vrijednosti su ilustrativne.

Industrija poluvodiča

Silicijske pločice najveći su monokristalni proizvod po volumenu. Osim same pločice, opskrbni lanac poluvodiča ovisi o kristalnim materijalima u drugim oblicima: mete za raspršivanje za fizičko taloženje parom trebaju kontroliranu zrnatu strukturu i visoku čistoću kako bi se postigla ujednačena debljina filma, a bakrene mete s dosljednom veličinom zrna naširoko se koriste za međusobno metaliziranje. Ovi materijali su proizvedeni prema uskim tolerancijama jer jedan nedostatak na meti može poremetiti cijeli ciklus taloženja. The segment poluvodičkih materijala naše stranice navodi relevantne oblike i stupnjeve proizvoda.

Bakrena meta ultra-visoke čistoće za prskanje za precizno premazivanje S čistoćom od 99,999–99,9999% i prilagodljivim dimenzijama, ova bakrena meta osigurava ravnomjerno taloženje filma u postupcima nanošenja poluvodiča i optičkog premaza, smanjujući kontaminaciju i nedostatke. Pogledajte proizvod →

Zrakoplovstvo i proizvodnja električne energije

Lopatice od monokristalne superlegure najpoznatija su primjena u zrakoplovstvu, ali visokotemperaturne legure također se oslanjaju na dosljedne dodatke vatrostalnog metala. Niobij, na primjer, stvara stabilne faze ojačanja i poboljšava otpornost na puzanje u superlegurama na bazi nikla. Ista svojstva koja niobij čine kritičnim u visokotehnološkim legurama također se odnose na supravodljive magnete i zrakoplovne komponente. Kontaminacija u tragovima u dodatku niobija može destabilizirati faznu ravnotežu legure, pa proizvođači motora određuju stroga ograničenja nečistoća za svaku seriju. Za detaljniji pregled, naš članak o svojstva niobija objašnjava zašto se ovaj metal pojavljuje u toliko dizajna za visoke temperature.

Ingoti niobija velike veličine visoke čistoće za upotrebu u legurama i poluvodičima Ovaj ingot niobija čistoće 99,99%, dostupan do 400 mm i 2 tone, podržava dosljedne dodatke vatrostalnog metala u superlegurama i služi kao ključna sirovina za mete za raspršivanje poluvodiča. Pogledajte proizvod →

Optika i fotonika

Monokristali safira, kalcijevog fluorida i YAG (itrij aluminij granat) koriste se u laserskim sustavima, infracrvenim prozorima i preciznim lećama jer njihova jednolikost održava konstantnim indeks loma i apsorpciju preko optičkog otvora.

Što navesti pri kupnji kristalnih materijala

Kupci koji nabavljaju monokristale ili sirovine kristalne kvalitete obično procjenjuju četiri parametra: čistoću, orijentaciju, strukturni integritet i dokumentaciju.

1. Stupanj čistoće. Čistoća se obično izražava u devetkama: 99,99% (4N), 99,999% (5N) i 99,9999% (6N). Razlika nije akademska. Na razinama 6N, pojedinačne nečistoće prisutne su u koncentracijama na milijun dijelova ili nižim, a svakih dodatnih devet značajno povećava troškove rafiniranja.
2. Kristalografska orijentacija. Budući da je anizotropija jedan od razloga za korištenje monokristala, orijentacija mora biti definirana za željeno svojstvo. Safirni prozor za tlačnu kupolu, na primjer, često se uzgaja s optičkom osi okomitom na ravninu prozora.
3. Gustoća defekta. Dislokacije, precipitati i inkluzije pogoršavaju elektroničku i mehaničku izvedbu. Metode karakterizacije kao što je difrakcija X-zraka i preferencijalno jetkanje otkrivaju gustoću takvih nedostataka.
4. Sljedivost. Odgovoran dobavljač daje potvrdu analize s analizom nečistoća po elementima, a ne samo glavnim brojem čistoće.

Odnos između čistoće sirovine i prinosa nizvodno je izravan. Grafikon u nastavku ilustrira tipičan učinak početne čistoće na udio kristala bez nedostataka u kampanji rasta.

Ovdje je bitna dubina procesa dobavljača metala. Tvrtka koja interno obavlja pročišćavanje, taljenje, lijevanje i strojnu obradu može kontrolirati cijeli lanac od sirovine do gotovog proizvoda i može potvrditi rezultat ispitivanjem čistoće. CRNMC primjenjuje ovaj model na titan, nikal, bakar, niobij i druge specijalne metale, zbog čega se njegovi proizvodi koriste kao sirovine i kristalni proizvodi u zahtjevnim primjenama.

Često postavljana pitanja

Koja je razlika između monokristala i polikristalnog materijala?

Monokristal ima kontinuiranu, neprekinutu atomsku rešetku kroz cijeli volumen, bez granica zrna. Polikristalni materijal sastoji se od mnogo malih kristala ili zrnaca koja se susreću na granicama zrna. Granice zrna djeluju kao barijere prijenosu elektrona, mjesta za segregaciju nečistoća i putevi za širenje pukotina, zbog čega monokristali često nadmašuju polikristalne materijale kada su ta svojstva važna.

Zašto se monokristali koriste u turbinskim lopaticama?

Monokristalne oštrice uklanjaju granice zrna koje bi inače oslabile leguru na visokoj temperaturi. Jednokristalna oštrica na bazi nikla može raditi na oko 100 °C višoj temperaturi od konvencionalno lijevane oštrice, što poboljšava učinkovitost motora i smanjuje potrošnju goriva.

Kako se mjeri čistoća kristalnih metala?

Čistoća se obično navodi kao postotak kao što je 99,99% (4N) ili 99,999% (5N), a ostatak se sastoji od elemenata u tragovima. Masena spektrometrija tinjajućim pražnjenjem (GDMS) i masena spektrometrija induktivno spregnute plazme (ICP-MS) uobičajene su metode koje se koriste za kvantificiranje svakog elementa u tragovima. Potvrda o analizi treba navesti ove vrijednosti seriju po seriju.

Može li se bilo koji metal proizvesti kao monokristal?

U načelu, većina kristalnih metala može se uzgajati kao pojedinačni kristali, ali praktične poteškoće i cijena jako variraju. Silicij, safir i nekoliko oksida uzgajaju se u industrijskim količinama. Superlegure nikla lijevaju se kao monokristalne komponente. Reaktivni metali kao što su titan i niobij predstavljaju veći izazov jer su im tališta visoka, a njihov afinitet prema kisiku, dušiku i ugljiku zahtijeva specijaliziranu opremu.
