Što je titan visoke čistoće i njegove ključne prednosti？

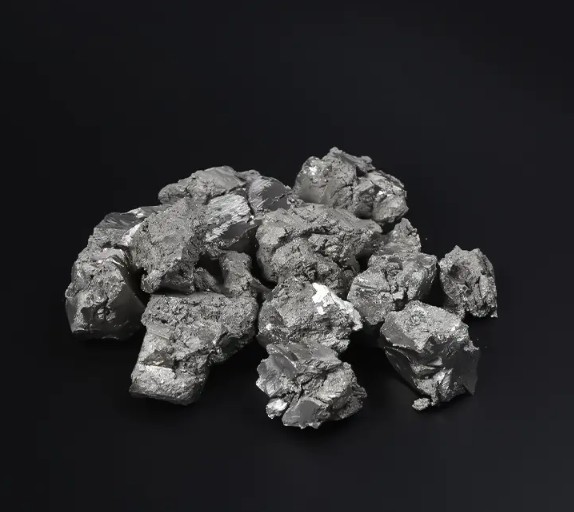

Visoka čistoća titanijum odnosi se na metalne materijale od titana čistoće od 4N (99,99%) i više , s titanom ultravisoke čistoće stupnja 5N (99,999%) koji predstavlja trenutni standard industrijske proizvodnje. U usporedbi s običnim komercijalno čistim titanijem (čistoća približno 99,5%), titan visoke čistoće ima iznimno nizak sadržaj nečistoća, što ga čini nezamjenjivim u najsuvremenijim područjima kao što su poluvodiči, zrakoplovstvo i medicinske primjene.

Ključni pokazatelji uspješnosti

Temeljne prednosti titana visoke čistoće ogledaju se u tri dimenzije:

• Ultra-visoke čistoće : Titan visoke čistoće stupnja 5N ima ukupne nečistoće ispod 10 ppm, ispunjavajući stroge zahtjeve za poluvodičke mete za raspršivanje
• Jaka otpornost na koroziju : Ostaje stabilan u jakim korozivnim medijima kao što su klorovodična kiselina i sumporna kiselina, s godišnjom stopom korozije ispod 0,001 mm
• Izvrsna mehanička svojstva : Vlačna čvrstoća doseže 345-550 MPa uz zadržavanje niske gustoće 4,51 g/cm³

Zašto je titan visoke čistoće kritičan za naprednu proizvodnju

U globalnom natjecanju za naprednu proizvodnju, čistoća materijala izravno određuje gornju granicu performansi proizvoda. U proizvodnji poluvodičkih čipova, na primjer, povećanje čistoće mete raspršivanjem s 4N na 5N može poboljšati prinos čipa za 15%-20% , jer tragovi magnetskih nečistoća kao što su željezo i nikal ometaju puteve migracije elektrona.

Pokretači potražnje u industriji

Strateška vrijednost titana visoke čistoće proizlazi iz sljedećih industrijskih trendova:

1. Poluvodički procesni čvorovi napreduju do 3 nm i niže, zahtijevajući da se ciljana čistoća poveća s 4N na 5N-6N
2. Zahtjevi za omjer potiska i težine zrakoplovnih motora koji prelaze 12:1, zahtijevaju legure titana visoke čistoće za smanjenje konstrukcijske težine
3. Nadogradnja standarda medicinskih implantata, zahtijeva niži sadržaj kisika u materijalu od titana 500 ppm kako bi se osigurala biokompatibilnost

Industrijska proizvodnja titana ultravisoke čistoće razreda 5N

Industrijska proizvodnja titana ultravisoke čistoće stupnja 5N globalni je tehnički izazov. Trenutno je samo nekolicina tvrtki diljem svijeta ovladala temeljnom tehnologijom, s proizvodnim procesima koji integriraju višestruke napredne tehnike pročišćavanja.

Ruta osnovnog proizvodnog procesa

Glavni proizvodni proces usvaja kompozitni tehnološki put kombiniranja elektrolitičko rafiniranje rastaljene soli i taljenje vakuumskim elektronskim snopom :

• Elektrolitička rafinacija rastaljene soli : U sustavu rastaljene soli na 600-900°C, elektroliza ionizira i odvaja nečistoće kao što su kisik, dušik i željezo od spužvastog titana, povećavajući čistoću s 2N na 4N stupnja
• Taljenje vakuumskim elektronskim snopom (EBM) : U okruženju visokog vakuuma od 10⁻³Pa, zrake elektrona visoke energije bombardiraju ingote titana, uzrokujući isparavanje nečistoća s niskim vrelištem (kao što su magnezij i klor), dodatno pročišćavajući do stupnja 5N
• Zonsko rafiniranje : Za specifične zahtjeve ultravisoke čistoće (6N-7N), višestruki zonski prolazi pročišćavanja postižu konačno uklanjanje tragova nečistoća

Kritične točke kontrole kvalitete

Od nabave sirovina do isporuke proizvoda, sustav kontrole kvalitete cijelog procesa uključuje sljedeće ključne elemente:

1. Prethodno ispitivanje spektra nečistoća sirovog spužvastog titana, osiguravajući početni sadržaj kisika ispod 0,05%
2. Praćenje trenutne učinkovitosti tijekom elektrolize u stvarnom vremenu, održavajući fluktuacije temperature elektrolitičke ćelije unutar ±5°C
3. Internetska detekcija sadržaja nečistoća pomoću rendgenske fluorescentne spektroskopije (XRF) tijekom taljenja elektronskim snopom
4. Potpuna analiza elemenata gotovih proizvoda pomoću masene spektrometrije s tinjajućim pražnjenjem (GDMS) s granicama detekcije na razini ppb

Industrije koje potiču potražnju za visokom čistoćom Titanij

Visoka čistoća titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

Poluvodiči i elektroničke informacije

U proizvodnji čipova, mete za raspršivanje od titana visoke čistoće koriste se za nanošenje tankih slojeva titana kao barijernih slojeva i slojeva prianjanja. Kako se veličine vafla povećavaju s 8 inča na 12 inča, potrošnja jednog cilja povećava se za više od 40% . Titanijske mete kvalitete 5N osiguravaju otpornost tankog filma ispod 50 μΩ·cm , zadovoljavajući zahtjeve preciznosti za procese ispod 7n.

Zrakoplovstvo i obrana

Visoka čistoća titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9%-15% konstrukcijske težine, s udjelom komponenti od titana visoke čistoće koji se povećavaju iz godine u godinu. Njegova specifična čvrstoća (čvrstoća/gustoća) doseže 240MPa·cm³/g , značajno nadmašujući aluminijske legure i čelik.

Medicinski uređaji i biomedicinski implantati

Biokompatibilnost titana visoke čistoće proizlazi iz njegovog gustog površinskog filma TiO₂ oksida. Klinički podaci pokazuju da proteze kuka izrađene od titanijskog materijala kvalitete 5N imaju 15-godišnju stopu preživljavanja 95% , daleko više od stope od 85% za obične materijale od titana. Vrijeme oseointegracije zubnog implantata može se skratiti sa 6 mjeseci na 3-4 mjeseca .

Kemijska oprema i nova energija

U klor-alkalnoj industriji i desalinizaciji morske vode, oprema od titana visoke čistoće ima radni vijek veći od 20 godina , 3-5 puta duže od obične opreme od nehrđajućeg čelika. U sektoru vodikove energije, titan visoke čistoće služi kao materijal elektrode za elektrolizu, sposoban izdržati kontinuirani udar visoke struje dulje od 2000 sati bez značajne korozije.

Odabir odgovarajućih specifikacija proizvoda od titana visoke čistoće

Različiti scenariji primjene imaju značajno različite zahtjeve za čistoćom, oblikom i performansama titana visoke čistoće. Prilikom odabira potrebno je sveobuhvatno razmotriti sljedeće tehničke parametre:

Osnove usluge prilagodbe

Vrhunske aplikacije obično zahtijevaju nestandardne specifikacije. Sljedeći parametri moraju biti jasno definirani za prilagođene narudžbe:

• Ciljani stupanj čistoće i specifični zahtjevi za kontrolu elemenata
• Tolerancije geometrijskih dimenzija (obično zahtijevaju unutar ±0,05 mm)
• Hrapavost površine (poluvodičke mete zahtijevaju Ra<0,4 μm)
• Kontrola veličine zrna i orijentacije (zrakoplovne komponente zahtijevaju ASTM stupanj 6-8)

Tehničke barijere i budući trendovi razvoja

Globalna industrija titana visoke čistoće pokazuje visoko koncentriranu strukturu, sa samo nekolicinom tvrtki sposobnih za industrijsku proizvodnju stupnja 5N. Ova situacija proizlazi iz iznimno visokih tehničkih prepreka i zahtjeva za kapitalnim ulaganjima.

Osnovne tehničke prepreke

Postizanje stupnja čistoće 5N zahtijeva napredak u sljedećim tehničkim izazovima:

1. Dizajn formulacije sustava rastaljene soli: balansiranje vodljivosti, hlapljivosti i korozivnosti, s ciklusima istraživanja i razvoja koji obično prelaze 5 godina
2. Ograničenja vakuumskog sustava: Taljenje elektronskog snopa zahtijeva održavanje razine vakuuma od 10⁻³Pa, uz prekoračenje ulaganja u opremu 50 milijuna RMB
3. Mogućnost analize tragova: Zahtijeva GDMS, ICP-MS i drugu opremu, s troškovima otkrivanja pojedinačne jedinice koji premašuju 3 milijuna RMB
4. Stabilnost procesa: fluktuacije čistoće od serije do serije moraju se kontrolirati unutar ±0,0005%

Pravci budućeg razvoja

Visoka čistoća titanijum tehnologija se razvija prema većoj čistoći, nižim troškovima i široj primjeni:

• Proboj razreda 6N-7N : Elektrolizom čvrstog stanja i tehnologijom pročišćavanja plazmom, uzorci stupnja 7N pripremljeni su u laboratorijima, a proizvodnja malih serija očekuje se prije 2030.
• Zeleni procesi : Razvoj niskotemperaturnih sustava rastaljene soli za smanjenje potrošnje energije za preko 30% i smanjiti emisije nusproizvoda kao što je plin klor
• Namjenski prah za aditivnu proizvodnju : Razvijanje sferičnog praha titana visoke čistoće s niže navedenim sadržajem kisika 800 ppm za SLM i EBM procese
• Recikliranje i ponovna uporaba : Uspostavljanje sustava za recikliranje otpada od titana visoke čistoće za pročišćavanje i ponovnu upotrebu ciljanog otpada, smanjujući troškove sirovina za 40%
