Metali ultra visoke čistoće: zašto su 5N-7N Ti, Ni, Cu sada važni

Globalna potražnja za metalima ultravisoke čistoće više nije briga za nišu nabave — to je sada glavni rizik u opskrbnom lancu za tvornice poluvodiča, proizvođače zrakoplova i baterija. Kupci koji danas ocjenjuju proizvođača metala ultra visoke čistoće gledaju dalje od cjenika i umjesto toga postavljaju tri pitanja: može li se stupanj čistoće 5N, 6N ili 7N verificirati seriju po seriju, može li se materijal isporučiti u točnom obliku koji zahtijeva proces (ingot, meta, prah ili peleta za isparavanje) i može li dobavljač tu kvalitetu održavati dosljedno na razini. Titan, nikal, tantal, niobij, bakar, kobalt i molibden nalaze se u središtu ove promjene, a dobavljači koji mogu dokazati sljedivu čistoću postaju zadani izbor za nabavu metala kvalitete poluvodiča.

Zašto 5N, 6N i 7N stupnjevi čistoće preoblikuju odluke o nabavi

Stupanj čistoće izražava se kao broj devet u sadržaju metala — 5N je jednako 99,999 posto čistoće, 6N je jednako 99,9999 posto, a 7N je jednako 99,99999 posto. Razlika između ocjena na papiru izgleda mala, ali u praksi nije linearna. Prijelaz s 5N na 6N obično znači smanjenje ukupnog sadržaja nečistoća za faktor deset, a materijale visoke čistoće stupnja 7N proizvodi samo mali broj proizvođača diljem svijeta zbog potrebnog kapaciteta za taljenje snopa elektrona i pročišćavanja rastaljene soli.

Stupanj čistoće	Razina čistoće	Tipične ukupne nečistoće	Uobičajeni obrasci	Tipični slučaj upotrebe
5N	99,999%	~10 ppm	Spužva, poluga, šipka, prah	Općenito zrakoplovno i industrijsko legiranje
6N	99,9999%	~1 ppm	Meta za prskanje, materijal za isparavanje	Napredna logika i proizvodnja memorijskih čipova
7N	99,99999%	~0,1 ppm	Ultra-fina meta, precizna ploča	Vodeći poluvodički čvorovi, istraživanje

Ningbo Chuangrun (CRNMC) jedna je od samo četiri tvrtke u svijetu sposobne proizvoditi titan ultra visoke čistoće u industrijskim razmjerima, koristeći interni proces elektrolitičkog pročišćavanja rastaljene soli u kombinaciji s taljenjem vakuumskim elektronskim snopom.

Proizvodnja poluvodiča najveći je pojedinačni pokretač potražnje

Svaka nova tvornica pločica koja se pojavi na mreži dodaje izravnu snagu materijalima visoke čistoće — posebno ciljevima za prskanje i materijalima za isparavanje koji se koriste za taloženje tankih vodljivih i barijernih slojeva na pločici. Kako se tvornice guraju prema manjim čvorovima, tolerancije kontaminacije se pooštravaju, a stupanj 6N ili 7N postaje uvjet za kvalifikaciju, a ne premium opcija.

Indeksirani rast potrošnje metala visoke čistoće za poluvodiče, 2021 = 100, na temelju agregiranih objava povećanja kapaciteta tvornice.

4 proizvođači koji globalno proizvode titan ultra visoke čistoće u industrijskim razmjerima

7 obitelji metala u aktivnoj opskrbi visoke čistoće: Ti, Ni, Nb, Cu, Co, Ta, Mo

101 patenti prijavljeni oko tehnologije rafiniranja i obrade ultra visoke čistoće

Usklađivanje opskrbnog lanca gura kupce prema kvalificiranim dobavljačima

Kontrole izvoza kritičnih i strateških metala učinile su nabavu od jedne zemlje i jednog dobavljača vidljivim rizikom za timove za nabavu. Kupci reagiraju kvalificiranjem drugog ili trećeg dobavljača metala poluvodiča ranije u ciklusu projektiranja, umjesto da čekaju nestašicu da prisili odluku. Razlika u čistoći između dolje navedenih razreda pokazuje zašto je zamjena nižim stupnjem rijetko jednostavna zamjena.

10 ppm

1 ppm

0,1 ppm

Relativni ukupni sadržaj nečistoća prema stupnju čistoće. Širine stupaca su ilustrativne, a ne u linearnom mjerilu.

Istaknuti metalni proizvodi ultra visoke čistoće

Kupci najčešće traže presjek proizvoda, od poluvodičkih meta za raspršivanje do materijala od superlegura zrakoplovne kvalitete.

Titanska meta Cilj za raspršivanje

Bakrena meta Premaz raspršivanjem

Blok nikla Klasa poluvodiča

Ingot tantala Visokotemperaturna legura

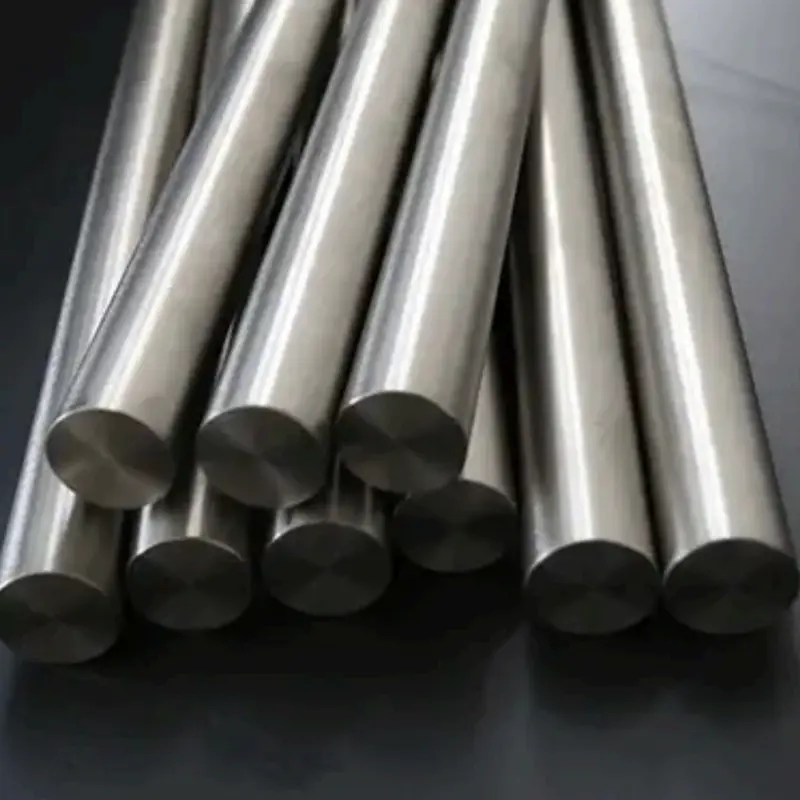

TC4 ELI legura Superlegirani materijal

Od materijala za isparavanje do meta za prskanje: Usklađivanje pravog oblika proizvoda

Stupanj čistoće odgovara samo na pola pitanja o izvoru. Fizički oblik materijala mora odgovarati procesu taloženja ili izrade, i tu dobavljač titana visoke čistoće s vlastitim topljenjem, lijevanjem i preciznom strojnom obradom ima stvarnu prednost u odnosu na trgovačko poduzeće koje preprodaje zalihe trećih strana.

Obrazac proizvoda	Proces koji služi	Reprezentativni metali
Meta za raspršivanje	Fizičko taloženje iz pare na pločice i zaslone	Titan, bakar
Materijal za isparavanje	Vakuumski toplinski i e-beam premaz isparavanjem	Titan, nikal
Puder u prahu	3D ispis, MIM, metalurgija praha	Titan, molibden
Ingot i ploča	Strukturalne i precizno obrađene komponente	Bakar, nikal, niobij

Materijali od superlegura za primjenu u zrakoplovstvu i visokim temperaturama

Izvan tvornice, legure titana i tantala visoke čistoće ostaju kritične za komponente motora, lopatice turbina i strukturne dijelove okvira zrakoplova koji moraju zadržati čvrstoću i otpornost na koroziju pod dugotrajnom toplinom. TC4 ELI i slične legure titana s niskim intersticijskim postotkom specificirane su upravo zato što sadržaj kisika i dušika u tragovima, a ne samo sastav mase, određuje vijek trajanja.

Tantal zadržava čvrstoću iznad 2000 stupnjeva Celzijusa i otporan je na većinu korozivnih medija, što ga čini standardnim u komponentama turbine i komore za izgaranje.

Titan visoke čistoće nudi omjer čvrstoće i težine s kojim se konstrukcijske legure aluminija i čelika ne mogu mjeriti, uz izvrsnu otpornost na koroziju.

Visoko talište i toplinska vodljivost molibdena čine ga prikladnim za obloge peći, grijaće elemente i konstrukcijske dijelove zrakoplovstva.

Što provjeriti prije nego što odaberete dobavljača poluvodičkih metala

Konzistencija čistoće i sljedivost COA — 34%
Prilagodba i vrijeme isporuke — 26%
Certifikati: ISO, IATF, REACH — 22%
Usklađenost izvoza i logistika — 18%

Zatražite potvrdu analize za svaku seriju, a ne samo za prvu isporuku uzorka.
Provjerite je li čistoća provjerena interno ili neovisnim testiranjem treće strane.
Provjerite topi li proizvođač sam metal ili preprodaje poluproizvode.
Pregledajte ograničenja prilagodbe veličine, težine i pakiranja za svoj specifični proces.
Razjasnite izvoznu dokumentaciju i licenciranje kontroliranog materijala prije slanja narudžbenice.

Strategija pronalaska izvora za sljedeći ciklus kupnje

Rano se kvalificirajte. Uključite drugi izvor materijala visoke čistoće u postupak odobravanja prije nego što nedostatak prisili odluku.

Uskladite ocjenu s čvorom. Nemojte pretjerano specificirati 7N gdje 5N ili 6N odgovara prozoru procesa; nemojte nedovoljno specificirati gdje nije.

Provjerite dubinu proizvodnje. Dajte prednost dobavljačima koji tope, pročišćavaju i strojno obrađuju unutar kuće u odnosu na preprodavače materijala trećih strana.

Kupci koji stupanj čistoće, oblik proizvoda i sljedivost dobavljača tretiraju kao jednu povezanu odluku — umjesto tri odvojene stavke — oni su u najboljem položaju jer potražnja poluvodiča i zrakoplovstva za metalima ultra visoke čistoće nastavlja rasti.
