Vodič za bakar visoke čistoće: stupnjevi, metode proizvodnje, primjene i savjeti za kupnju
Voditelj nabave nedavno je usporedio dvije ponude za 4N bakar i otkrio da jedan dobavljač naplaćuje gotovo upola nižu cijenu od drugog. Oba materijala bila su 99,99% bakra po metalnoj čistoći, ali je jeftinija serija bila pretopljena iz konvencionalnog valjanog materijala u nekontroliranoj atmosferi, dok je druga bila vakuumski taljena kontroliranim lijevanjem. Na papiru su ocjene bile identične. U komori za prskanje ili vakuumskoj peći za tvrdo lemljenje ponašanje nije bilo isto.
Bakar visoke čistoće nije jedan proizvod. To je skup mjerljivih specifikacija: metalna čistoća, sadržaj kisika, granice nečistoća u tragovima i povijest procesa. Ovi parametri odlučuju hoće li bakar biti učinkovit u taloženju poluvodiča, radiofrekvencijskim komponentama, ravnim zaslonima ili konektorima za jaku struju. Razumijevanje načina na koji se povezuju pomaže vam da kupite pravu ocjenu, testirate prava svojstva i izbjegnete neuspjelu seriju.
Većina pogrešaka u odabiru izvora proizlazi iz tretiranja čistoće kao jednog broja. Certifikat mlina koji kaže 99,99% bakra samo je početna točka. Pitanja koja slijede važnija su: Kako je bakar taljen? Kolika je razina kisika? Je li struktura zrna dovoljno konzistentna za vaš proces? Ovaj vodič prolazi kroz ta pitanja istim redoslijedom kojim bi ih inženjer kvalitete trebao postaviti.
Ono što se računa kao bakar visoke čistoće
Industrija koristi "N" oznaku za opisivanje čistoće bakra. Broj ispred N označava broj devet u sadržaju bakra. 4N bakar je 99,99% bakra, a 5N je 99,999%. Donja tablica sažima ocjene koje su bitne u elektroničkoj proizvodnji.
| Ocjena | Sadržaj bakra | Maksimalna ukupna nečistoća | Karakteristika kisika | Tipične primjene |
|---|---|---|---|---|
| 3N | 99,9% | oko 1000 ppm | Nije strogo kontrolirano | Sabirnice, kabel, opći vodiči |
| 4N OFHC | 99,99% | oko 100 ppm | Ispod 5 ppm | RF komponente, mete za prskanje, žica za lemljenje |
| 5N | 99,999% | oko 10 ppm | Kontrolirano | Precizne PVD mete, vrhunsko spajanje žice |
| 6N | 99,9999% | oko 1 ppm | Strogo kontrolirano | Poluvodički spojevi, napredno taloženje |
Posljednja dva stupca zaslužuju posebnu pozornost. Sadržaj kisika i distribucija nečistoća često su stvarna razlika između dva materijala s istim nazivnim stupnjem. U praksi, 5N bakar iz izvora otopljenog u vakuumu može nadmašiti 6N bakar iz slabo kontrolirane linije u procesu taloženja filma, jer su vrsta i distribucija greške važni koliko i ukupni broj nečistoća.
Zašto samo 4N nije dovoljno
Certifikat 4N navodi samo metalnu čistoću. Bakar koji sadrži 99,99% bakra još uvijek može sadržavati značajnu količinu kisika ako je taljen i lijevan bez zaštite od vakuuma. Tijekom vakuumskog lemljenja ili raspršivanja, taj kisik stvara inkluzije ili šupljine koje se pojavljuju kao defekti filma. Bakar visoke vodljivosti bez kisika dodaje drugi zahtjev: kisik se obično održava ispod 5 ppm. Za primjene tankog filma i vakuuma, granica kisika često je važnija od razlike između 4N i 5N.
Omjer rezidualnog otpora kao otisak prsta procesa
Omjer rezidualnog otpora, ili RRR, je omjer otpora na sobnoj temperaturi prema otporu blizu apsolutne nule. Odražava kombinirane učinke nečistoća i defekata kristala. Žareni bakar visoke čistoće obično pokazuje RRR vrijednosti od 150 do 250, dok posebni stupnjevi za akceleratore čestica i precizne magnete mogu doseći 500 ili više. RRR je koristan jer je bihevioralni, a ne analitički: bilježi konačno stanje bakra nakon taljenja, lijevanja i žarenja, tako da se dvije trake s identičnim GDMS izvješćima i dalje mogu razlikovati u RRR-u. Kada dobavljač ne može pružiti podatke o RRR-u, to je legitiman razlog za traženje više pojedinosti prije preuzimanja obveze.
Koliko se bakar visoke čistoće proizvodi
Proizvodnja počinje s elektrolitički rafiniranom katodom bakra, čija je čistoća već oko 99,99%. Postizanje 5N ili 6N zahtijeva dodatne korake: vakuumsko taljenje i otplinjavanje kako bi se uklonile hlapljive nečistoće, kontrolirano lijevanje kako bi se izbjegla segregacija i čisti rad plus žarenje kako bi se spriječila ponovna kontaminacija.
Gdje nečistoće prežive u procesu
Željezo, sumpor, fosfor i srebro mogu ostati u tragovima nakon elektrolitičke rafinacije, a kisik ili dušik mogu se ponovno unijeti tijekom taljenja ako se ne upravlja atmosferom u peći. Svaka nečistoća djeluje drugačije: kisik smanjuje vodljivost i stvara unutarnju oksidaciju, fosfor mijenja ponašanje rekristalizacije, a čestice željeza uzrokuju površinske defekte u taloženim filmovima. Kontrola procesa stoga određuje kvalitetu konačnog proizvoda više od same konačne analize.
Ukupne nečistoće dopuštene tipičnim vrstama bakra visoke čistoće
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Razlika između 99,9% i 99,9999% izgleda mala na papiru, ali dopuštene nečistoće padaju s 1000 ppm na 1 ppm.
Vakuumsko taljenje uklanja cink, olovo, bizmut i druge hlapljive elemente koji bi inače ostali kao diskretne inkluzije. Također štiti talinu od kisika i dušika koji su najčešći izvori ponovne kontaminacije. Nakon taljenja, bakar se lijeva u obliku gredice ili ingota korištenjem tehnika koje smanjuju šupljine skupljanja i segregaciju, a naknadno valjanje ili kovanje se planira tako da se nečistoće ne vraćaju s površina alata.
Za prvu procjenu, certificirani bakreni ingot visoke čistoće je najpraktičniji format. Ingot se može pratiti do određene taline, uzorkovati za neovisno testiranje, a zatim valjati ili ekstrudirati prema vašim zahtjevima, što vam daje kontrolu, a ne oslanjanje na generičke skladišne zalihe.
Veleprodajni proizvođač bakrenih poluga, tvrtka za bakrene poluge - Ningbo Chuangrun New M Ningbo Chuangrun je proizvođač bakrenih poluga i tvrtka za bakrene poluge, naše bakrene poluge su projektirane za precizne primjene, ispunjavaju... Pogledajte proizvod → Gdje je potreban bakar visoke čistoće
Pravi utjecaj čistoće bakra pojavljuje se u fazi primjene. U metalizaciji međuspoja poluvodiča, bakar je zamijenio aluminij jer njegov manji otpor poboljšava brzinu prebacivanja i smanjuje potrošnju energije. Mete za raspršivanje koje se koriste za fizičko taloženje iz pare zahtijevaju strogu kontrolu čistoće jer se nečistoće u meti prenose u film koji raste i postaju defekti uređaja.
Ista logika vrijedi za radiofrekvencijske šupljine, valovode i vakuumske elektronske uređaje. Bakar s niskim sadržajem kisika i visokim RRR održava otpor unutarnjih površina niskim, što se izravno pretvara u manje zagrijavanje i manje gubitke signala na visokoj frekvenciji.
Tri tržišta koja definiraju specifikaciju
- Proizvodnja poluvodiča obično navodi 5N ili više za procese međusobnog povezivanja i barijernog sloja, gdje metalna kontaminacija izravno utječe na prinos.
- Ravni zaslon i solarna energija proizvodnja obično koristi 4N do 5N bakrene mete za prozirne vodljive slojeve i taloženje hrpe elektroda.
- Novi energetski sustavi , uključujući sklopove EV baterija i infrastrukturu za punjenje velike struje, oslanjaju se na dosljednu vodljivost i stabilan kontaktni otpor u sabirnicama, konektorima i modulima.

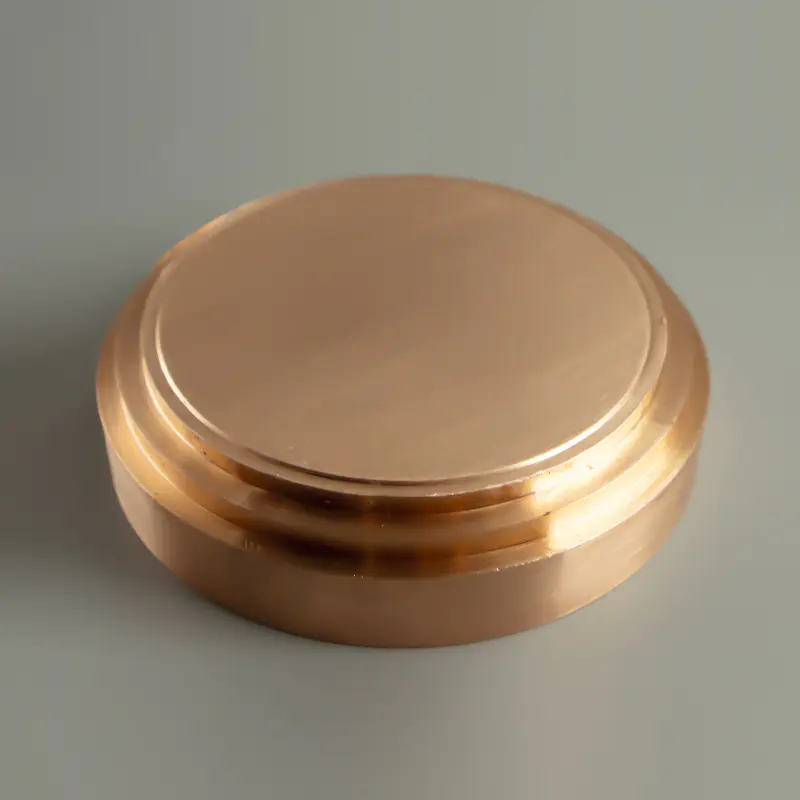

U svakom od ovih slučajeva kupac ne kupuje bakar kao robu. Oni kupuju predvidljivost: istu čistoću, strukturu zrna i reakciju obrade serija za serijom. Ako ste kvalificirani materijal za taloženje, a bakrena meta za raspršivanje s dokumentiranim podacima o čistoći, gustoći i veličini zrna prava je jedinica za ocjenjivanje, jer ispituje materijal u stvarnim uvjetima procesa.
Veleprodaja proizvođača bakrenih meta, tvrtka za bakrene mete - Ningbo Chuangrun New Ningbo Chuangrun je proizvođač bakrenih meta i tvrtka za bakrene mete, naše bakrene mete projektirane su za precizne primjene, ja... Pogledajte proizvod → Što provjeriti prije kupnje bakra visoke čistoće
Inspekcijski dokumenti i metode ispitivanja
Tražite kvantitativne rezultate, a ne oznaku. Metalne nečistoće treba prijaviti iz masene spektrometrije s tinjajućim pražnjenjem (GDMS) ili ICP-MS analize s vrijednostima u dijelovima na milijun za svaki element. Kisik i dušik treba mjeriti odvojeno analizatorima izgaranja ili fuzije inertnog plina, jer se plinske nečistoće ponašaju drugačije od metalnih i zahtijevaju drugačiju metodu ispitivanja.
Sljedivost serije i povijest procesa
Svaki ingot, šipka, cijev ili meta treba referencirati broj taljenja i lijeva. Sljedivost je važna kada nizvodni proces ne uspije: izvješće tvornice je prvi dokaz koji ćete predstaviti da biste razumjeli je li materijal, alat ili proces pogrešan. Dobavljači koji rade prema ISO9001 i IATF16949 obično održavaju ovu dokumentaciju kao standardnu praksu.
Mehaničko stanje i oblik
Zatražite svojstva žarenja ili obrade, ovisno o vašem sljedećem procesu. Tvrdoća, veličina zrna i unutarnje naprezanje utječu na ponašanje strojne obrade i performanse konačne komponente. Faktor oblika je jednako praktičan: a bakrena šipka odgovara proizvodnji temeljenoj na strojnoj obradi, dok oblici ploča, cijevi i cilja pokrivaju većinu drugih ruta.
Veleprodaja proizvođača bakrenih šipki, tvrtka za bakrene šipke - Ningbo Chuangrun New Mater Ningbo Chuangrun je proizvođač bakrenih šipki i tvrtka za bakrene šipke, naše bakrene šipke projektirane su za precizne primjene, zadovoljavaju... Pogledajte proizvod → Pakiranje i skladištenje
Ne podcjenjujte niti pakiranje. Bakar visoke čistoće polako oksidira na sobnoj temperaturi u vlažnom zraku, pretvarajući površinu u smeđu i stvarajući nevodljive filmove. Dobavljači koji isporučuju u zapečaćenoj ambalaži pročišćenoj dušikom ili omotanoj foliji sa sredstvom za sušenje pokazuju da razumiju materijal. Ako štap ili meta stignu s vidljivim oksidima, povijest skladištenja je već sumnjiva.
Kupnja od proizvođača koji kontrolira pročišćavanje, taljenje, lijevanje i obradu u jednom objektu skraćuje vrijeme kvalifikacije i održava dosljednost serije pod istim krovom. Ningbo Chuangrun New Materials upravlja s pet proizvodnih pogona i interno pokriva cijeli lanac, što kupcima daje jednu točku odgovornosti za čistoću od taljenja do gotovog oblika i jednostavniju komunikaciju kada se specifikacije promijene.
Često postavljana pitanja
Je li 4N bakar isto što i bakar bez kisika?
Br. 4N odnosi se na metalnu čistoću od 99,99%. Bez kisika zasebno je ograničenje sadržaja kisika. Uobičajena kombinacija je OFHC bakar, koji je i 99,99% čist i uglavnom bez kisika.
Koje ispitne metode potvrđuju čistoću bakra?
Najpouzdanija kombinacija je GDMS ili ICP-MS za metalne nečistoće i analiza fuzije inertnog plina za kisik, dušik i vodik. Korisno izvješće navodi svaki element u dijelovima na milijun umjesto da prikazuje samo ukupan broj čistoće.
Treba li svaka aplikacija 6N bakra?
Ne. Veća čistoća povećava troškove i otežava obradu. Većina elektroničkih komponenti radi s klasama 4N ili 5N; 6N je rezerviran za najosjetljivije poluvodiče i napredne aplikacije taloženja gdje jedan dio nečistoće na milijun može promijeniti performanse uređaja.
Zašto su se dvije serije iste nominalne kvalitete ponašale drugačije u našem procesu?
Vjerojatni uzroci su razlike u sadržaju kisika, strukturi zrna ili unutarnjem naprezanju od prethodne obrade i žarenja. Dva 4N materijala mogu se ponašati različito ako je jedan vakuumski taljen, a drugi nije, zbog čega povijest procesa zaslužuje jednako pozornosti kao i certifikat čistoće.
Zašto je bakar visoke čistoće skuplji od standardnog bakra?
Razlika u cijeni dolazi od opreme, energije i verifikacije. Vakuumsko taljenje, kontrolirano lijevanje, analitičko testiranje visoke razlučivosti i manji prinosi povećavaju troškove. Veća čistoća također znači manju toleranciju za otpad ili odstupanje od procesa, tako da proizvođač apsorbira više internih prerada prije nego što se materijal otpremi.
